,,

媒體中心

news Center

媒體中心 > 實驗室漆膜附著力的測試方法對比

實驗室漆膜附著力的測試方法對比

時間：2023-02-27

漆膜附著力是考核漆膜性能好壞的重要指標之一，是指漆膜與被涂物體表面之間通過物理或化學作用相互黏結(jié)的能力，是一種界面作用力，包括涂層與基體表面的黏附力及涂層本身的內(nèi)聚力。只有當漆膜具有了一定的附著力，才能牢牢地附著在被涂物體表面，發(fā)揮涂料所具有的裝飾性和保護作用。

涂層附著力測試方法：

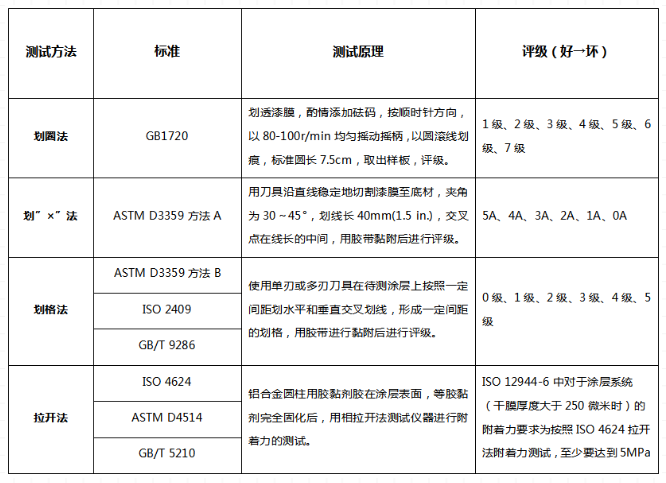

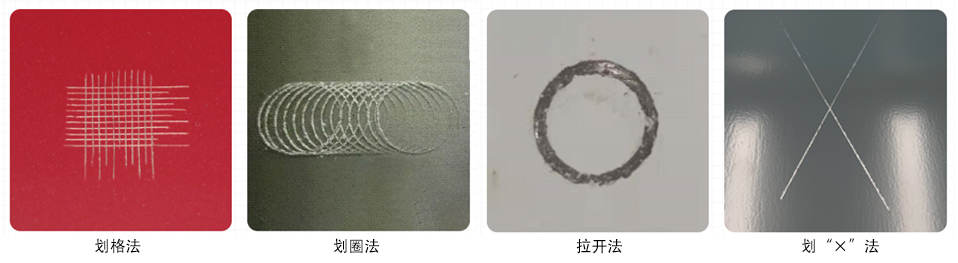

涂層附著力的檢測方法主要有劃圈法、劃格法、劃“×”法和拉開法。不同的檢測方法，相應的標準見下表。其中劃圈法和拉開法不適用于涂裝現(xiàn)場的涂膜附著力檢查，只適合于實驗室內(nèi)涂膜性能的檢測。

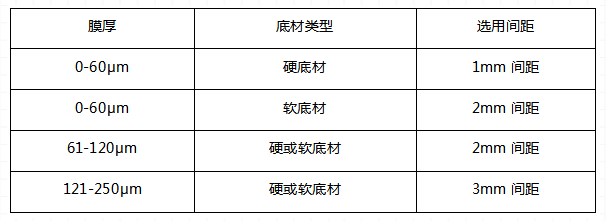

在劃格法測試中，在選擇劃格間距時是根據(jù)漆膜的厚度以及底材的軟硬程度，詳細下表：

根據(jù)上表，結(jié)合電泳涂層及面漆復合涂層膜厚特性進行選擇，電泳漆的膜厚大致在10μm-40μm，在實驗室中常用于劃格法1mm間距；而面漆的膜厚通常在60μm-120μm，實驗室中常用于劃格法2mm間距。

涂層附著力受影響因素：

附著力受金屬基材、涂料品質(zhì)、施工工藝、涂裝過程管控等綜合作用影響。其中，不同基材的附著力底漆與不銹鋼、鋁材等基材附著力較差，與冷軋鐵件或拋丸鑄鐵件等具有良好的附著力。

附著力因面漆種類差異性而明顯不同：

單組分的丙烯酸面漆附著力較差；

雙組分的聚氨酯面漆附著力較好；

同時其附著力受烘烤溫度影響較大，面漆烘烤溫度過低或過高可能都會導致面漆涂層與底漆之間的層間附著力不好。

本文作者：浩力森應用工程中心王惠影

国产精品欧美一区二区三区四区-国产精品欧美一区麻豆系列-国产精品啪啪一区二区三区-国产精品片211在线观看-国产精品青草国产一区二区-国产精品青青在线麻豆
