,,

媒體中心

news Center

媒體中心 > 你知道哪些因素會影響鹽霧試驗的結果嗎？

你知道哪些因素會影響鹽霧試驗的結果嗎？

時間：2022-07-04

鹽霧試驗作為一種測試涂膜耐鹽霧腐蝕的試驗方法，能否通過試驗得到正確的數據對鹽霧試驗很重要。如果試驗數據失準，不僅使試驗失去意義，而且會誤導生產單位和用戶，造成不必要的損失。

所以要保證試驗結果的準確性，除了保證試驗設備要嚴格執行規定的參數外，如何避免外界因素對試驗結果的影響也是試驗成敗的關鍵，今天就和大家分享幾點常見的影響鹽霧實驗的因素。

01 溫濕度

1、金屬腐蝕的臨界相對濕度大約為70%。當相對濕度達到或超過這個臨界濕度時，鹽將潮解而形成導電性能良好的電解液。

2、溫度升高，分子運動加劇，化學反應速度加快。

3、溫度每升高10℃，腐蝕速度提高2～3倍，電解質的導電率增加10～20%。

4、大多數學者認為試驗溫度選在35℃較為恰當。如果試驗溫度過高，鹽霧腐蝕機理與實際情況差別較大。

02 沉降率

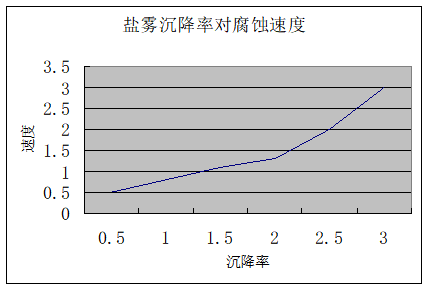

1、鹽霧沉降率是反映噴霧的密度和鹽霧的特性，鹽霧試驗的腐蝕產生，除腐蝕介質氯離子本身的作用外，還受金屬表面液膜中氧的擴散影響。

2、如果液膜是靜止的，當溶液與金屬接觸，金屬會很快腐蝕，同時液膜中的氧也很快將下降，使進一步地腐蝕反應減慢。

3、如果液膜不斷更新，則腐蝕會連續進行。金屬表面液膜的更新速度，隨鹽霧沉降率的增加而加快。

03 濃度

1、濃度在5%以下時鋼、鎳、黃銅的腐蝕速度隨濃度的增加而增加。

2、當濃度大于5%時，這些金屬的腐蝕速度卻隨著濃度的增加而下降。

3、氧含量與鹽的濃度有關，在低濃度范圍內，氧含量隨鹽濃度的增加而增加。

4、當鹽濃度增加到5%時，氧含量達到相對的飽和，如果鹽濃度繼續增加，氧含量則相應下降。

5、氧含量下降，氧的去極化能力也下降即腐蝕作用減弱。

6、對于鋅、鎘、銅等金屬，腐蝕速度卻始終隨著鹽溶液濃度的增加而增加。

04 放置角度

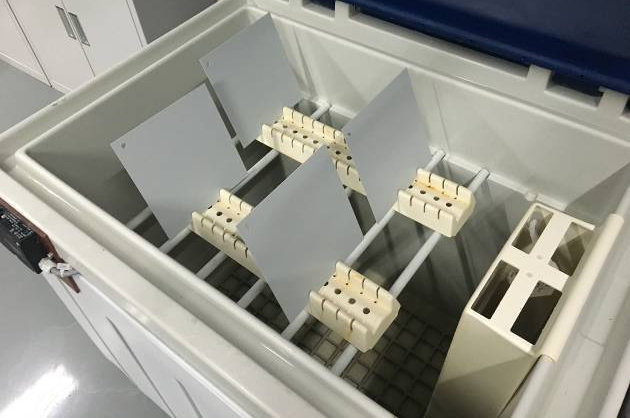

1、樣品水平放置時，它的投影面積最大，樣品表面承受的鹽霧量也最多，因此腐蝕最嚴重。

2、鋼板與水平線成45度角時，每平方米的腐蝕失重量為250g，鋼板平面與垂直線平行時，腐蝕失重量為每平方米140g。

3、GB/T2423.17規定平板狀樣品的放置方法，應該使受試面與垂直方向成30度角。

05 pH值

1、pH值越低，溶液中氫離子濃度越高，酸性越強腐蝕性也越強。

2、以Fe/Zn、Fe/Cd、Fe/Cu/Ni/Cr等電鍍件的鹽霧試驗表明, 鹽溶液的pH值為3.0的醋酸鹽霧試驗(AASS)的腐蝕性比pH值為6.5～7.2的中性鹽霧試驗(NSS)嚴酷1.5～2.0倍。

06 噴霧方式

1、鹽霧顆粒越細，所形成的表面積越大，被吸附的氧量越多，腐蝕性也越強。

2、直徑1μm的鹽霧顆粒表面所吸附的氧量與顆粒內部溶解的氧量是相對平衡的。鹽霧顆粒再小，所吸附的氧量也不再增加。

3、傳統的噴霧方法包括氣壓噴射法和噴塔法。

4、不同的噴霧方法對鹽溶液的pH值也會產生影響。

07 來樣因素

1、底材處理不干凈會影響漆膜對底材的附著力，加速漆膜起泡、銹蝕甚至脫落。

2、漆膜偏薄，會使耐鹽霧性能減弱；漆膜偏厚，則耐鹽霧性能增強

3、養護環境若有灰塵污染，易形成腐蝕點。同時環境溫度和濕度的變化，也會影響漆膜的狀態。

4、其他因素如手指接觸漆膜而留下的汗漬、油漬和碰損，都可能在鹽霧試驗中形成最早的腐蝕點。

<ul id="2uym2"></ul>

<strike id="2uym2"></strike>

国产精品欧美一区二区三区四区-国产精品欧美一区麻豆系列-国产精品啪啪一区二区三区-国产精品片211在线观看-国产精品青草国产一区二区-国产精品青青在线麻豆
