,,

媒體中心

news Center

媒體中心 > 電泳漆漆膜消音特性檢測試驗

電泳漆漆膜消音特性檢測試驗

時間：2021-12-10

01、試驗目的及應用范圍

本試驗適用于在樣品試驗和系列試驗條件下，模擬漆膜外觀正常的防銹涂層和構件的摩擦產生的噪音試驗。

試驗目的是在摩擦力作用下檢驗和評估涂料防噪音性能、或防噪音能力。

02、試驗方法

樣板預處理 ：在試驗開始之前，批量電泳中的樣板涂層應按標準要求制備，并在溫度（23±2）℃、相對濕度（50±5）%RH 條件下養護靜置 24 小時。

03、實驗準備：

1、涂層試樣的準備：

如果沒有其他標準要求，涂層試樣的底板應用冷軋鋼板制成，尺寸為長 190mm，寬為 105mm，厚度 0.7-1.0mm，它必須平整光滑，并按 HG/T 3334-2012 制作，涂料的涂覆方法和涂層厚度應根據相應的規范選用，涂層厚度需進行測量。

2、試驗設備的校驗：

試驗器材：高低溫試驗沖擊試驗箱、聲級器、電子天平、磁力膜厚儀、數碼相機、秒表、密封袋。

試驗器材的校驗：在進行涂層養護后，將高低溫試驗沖擊試驗箱打開，并根據標準 GB/T 2423.1-2008 將溫度設置在-35℃，濕度保持在 50%RH，確保待測試板暴露在此溫度保持不變。觀察從室溫下降至設置溫度的時間記錄。

試驗說明

1. 從批量樣板中，選取外觀無異常的涂層樣板，使用麥考特 G6 磁力膜厚儀，測量其膜厚并選取9塊膜厚在（15-20）μm 的涂層樣板，記錄并粘貼標簽紙，平行測定的3塊膜厚一致的作為一組進行噪音測試。

2. 測試前，模仿座椅工藝將專用發泡棉切割成 80*80*50mm 的塊狀放置在待測樣板上，且發泡棉測試面正對著樣板測試面。將兩者同時密封在可抽真空的密封袋中，投入已降溫至標準條件下-35℃的高低溫箱中（需佩戴防凍手套），連續測試 24h 不中斷；

3. 噪音測試隔音室的準備：室內溫度為20-25℃，濕度為（50±5）%RH。針對隔音房間進行空白噪音測試，將數碼相機固定在測試區域，保證可拍攝到聲級器的顯示屏，記錄其數據。為減小其他噪音帶來的數據誤差，除測試人員以外，禁止其他無關人員出入。

4. 待測樣板及發泡棉冷凍24h后，將其取出進行測試（需佩戴防凍手套）。取出待測樣片后，應及時關閉高低溫箱門，以確保高低溫箱內剩余樣板的溫度能夠保持。第一時間將樣板帶入隔音室進行測試。

5. 開始測試時取裁剪好的專用發泡棉，使用拇指、中指、食指攥緊發泡棉，利用事先在電子天平模擬好的約 1000-2000g 大小力量，使發泡棉與待測樣品涂層表面進行摩擦作用。若拿出的待測樣品涂層表面會因溫差的關系造成少量的凝霜，可待凝霜開始液態化類似水跡時開始進行擦拭，擦拭時發泡棉沿樣板表面移動（通常與油漆接觸的泡沫表面）。在沿板面擦動保持往前方移動方向的同時執行快速左右旋轉的手勢，過程中嘗試不同的速度梯度，及施加不同的壓力，借此觀察聲級器上面顯示的噪音分貝數值變化。重復此測試直到當板面和發泡棉溫度處于室溫時，表面水珠揮發干燥后停止測試。（注意：摩擦力較大，測試前需固定待測樣品）

6. 評價至少由三個測試者根據視頻數據及聲音表現進行評價，參與評價人員遵循奇數原則。根據涂層在發泡棉摩擦下產生的聲音效果和大小來判定等級。

04、評價

對于所有變體應根據以下評價方式進行評價。

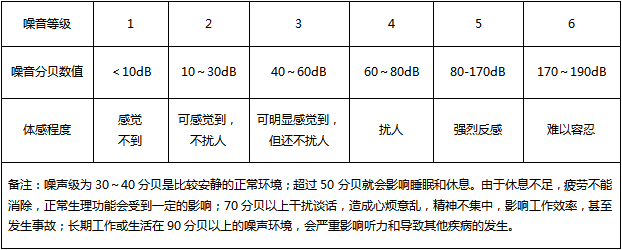

1、噪聲數值評判標準

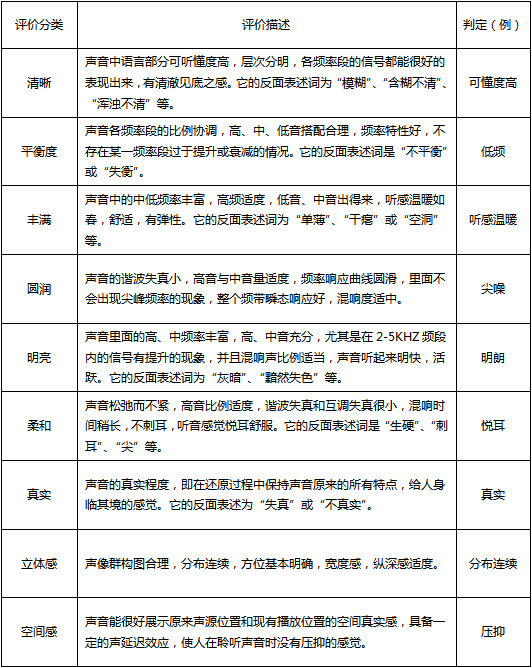

2、聲音種類評判標準

本文作者：

浩力森應用工程中心陸巧珍

引用標準：

1. 金屬涂層制備 HG/T 3334-2012

2. 膜厚測試 GB/T 13452.2-2008

3. 低溫試驗 GB/T 2423.1-2008

【上一篇】：【3C1B濕碰濕工藝】節能減耗，高效施工，加速商用車涂裝變革

【下一篇】：漆膜耐霉菌性測定法

国产精品欧美一区二区三区四区-国产精品欧美一区麻豆系列-国产精品啪啪一区二区三区-国产精品片211在线观看-国产精品青草国产一区二区-国产精品青青在线麻豆
